紡織配件
詳細說明：

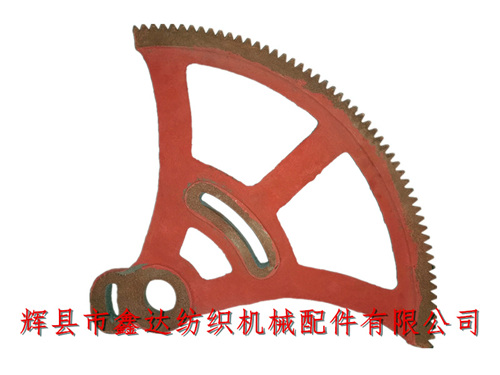

我公司提供邯鄲碼布機配件扇齒輪52牙扇形齒輪，該扇形齒輪屬于紡織配件的一種，主要用于控制碼布機在碼布過程中的往復動程范圍，材質是鑄鐵，有效齒數為50齒，紡織輔助機械-碼布機零配件（扇齒輪）的內孔直徑是48mm，外形長度45.5厘米，寬度40厘米，扇齒的弧形長度是65.5厘米。
邯鄲碼布機配件-扇形齒輪的擺動范圍可控制碼布機的碼長，是傳動裝置的關鍵部件，單個扇形齒的重量約11千克，相鄰齒距是13mm。

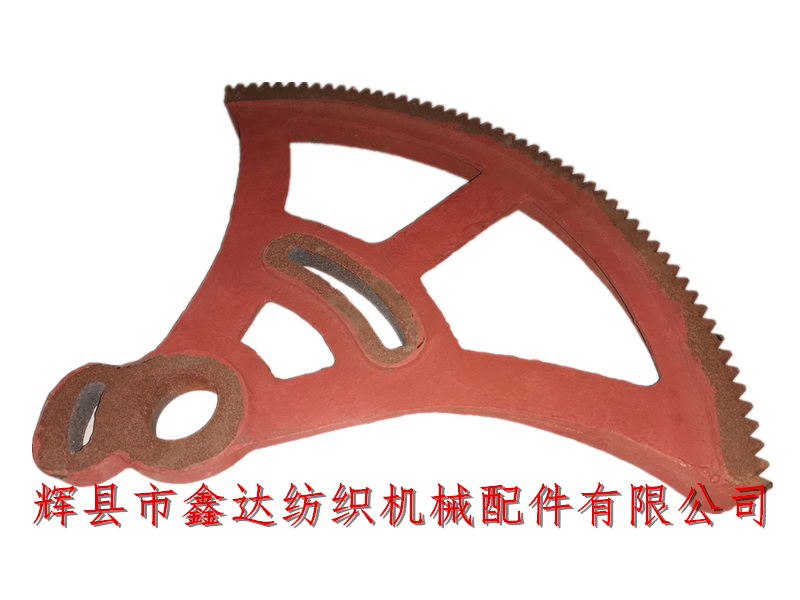

上圖是紡織配件-扇形齒輪的正面圖片，邯鄲碼布機配件扇齒輪52牙扇形齒輪的中間和尾部有可調節的滑槽，圍繞圓孔中心軸旋轉，碼布機主動齒輪，扇形齒輪，弧形直齒輪帶動對偶件工作。

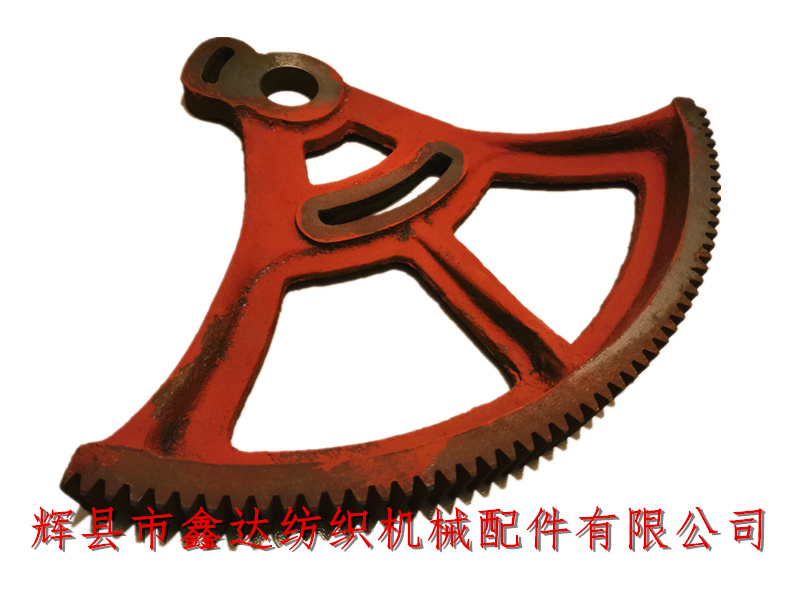

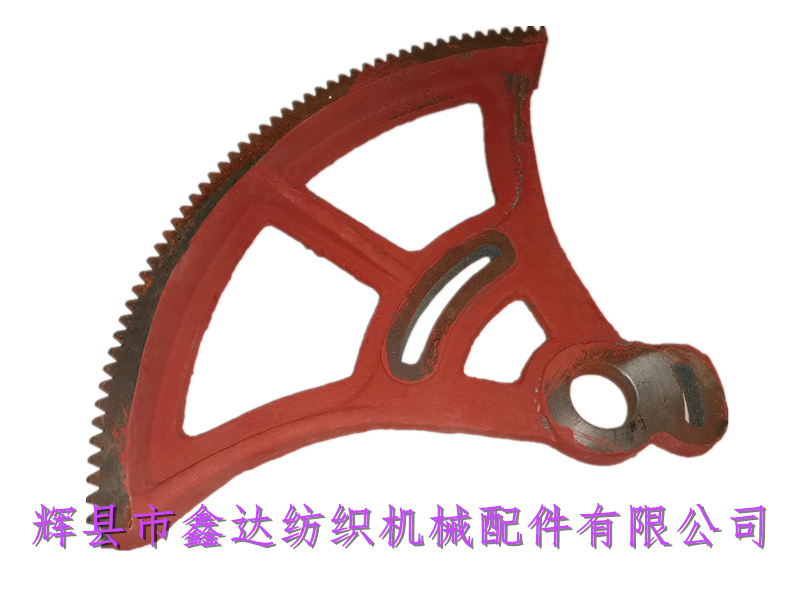

上圖是扇形齒的背面圖片，扣除兩側的邊牙后，齒數是50T。碼布機設備屬于紡織機械中的輔助設備，用于織造完成后的疊布、碼布工序，簡易碼布機分為普通型（凸輪）、鏈條式，而邯鄲全自動碼布機只采用扇齒鏈條設計。
