詳細說明：

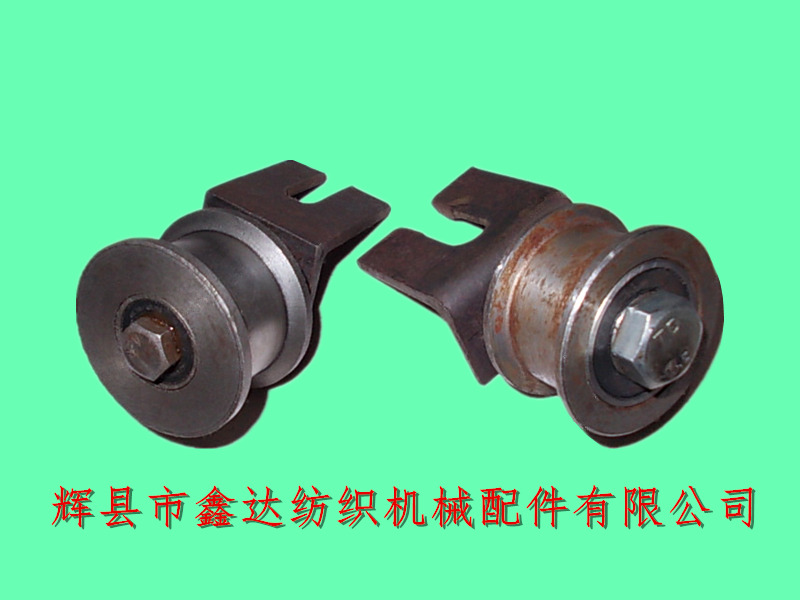

碗式卷緯機一般以40錠為標準配置，即每側各20錠，碗式卷緯機配件三角皮帶限位座（軸承座）主要是用于固定整機三角帶的運動軌跡，并給三角帶施加壓力作用于卷緯機的托碗，滿足皮帶給予托輥摩擦形成的動力輸出。限位座的主體是軸承和平槽輪，其外沿直徑是44.3mm，內側直徑是35mm，總高度是27mm，內高19mm，底座是開槽的角鐵加工而成。

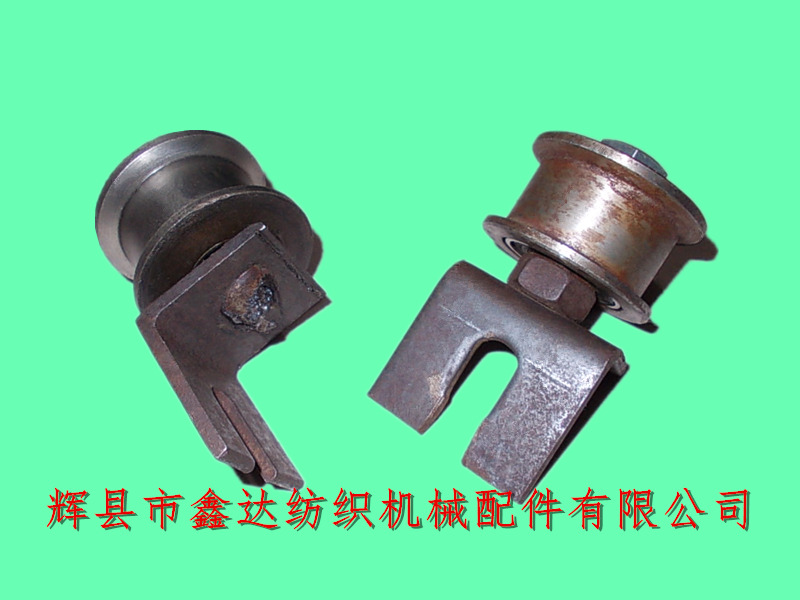

軸承座底部的支架如上圖，開槽的內寬是8.4mm，長度是23mm，厚度是3.2mm，每臺卷緯機的使用數量是20套，即每個限位軸承座對應兩個圓臺狀的托碗。
該配件屬于改裝部件，每個卷緯機生產廠家使用的外形尺寸有一定的差別，但整體的外形及原理相似，滾針式的軸承適合高速運動，耐磨性好，運行時靜音效果佳。

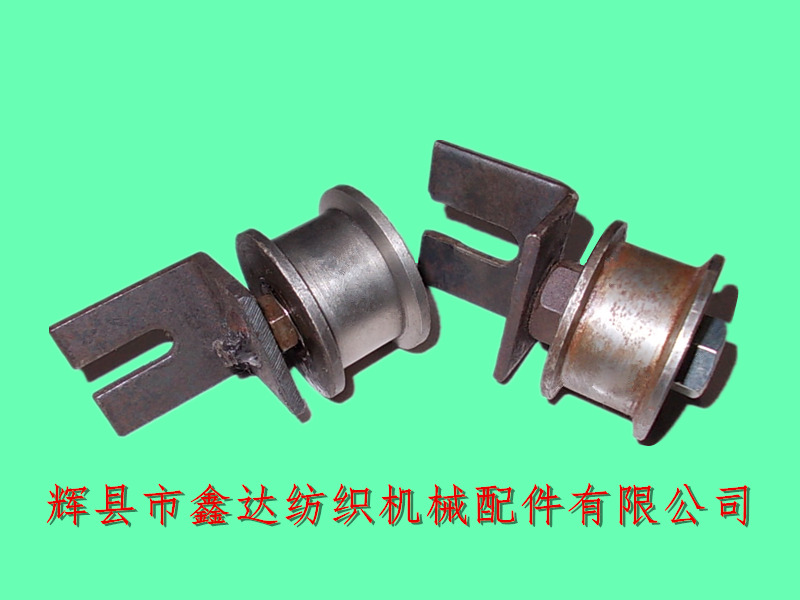

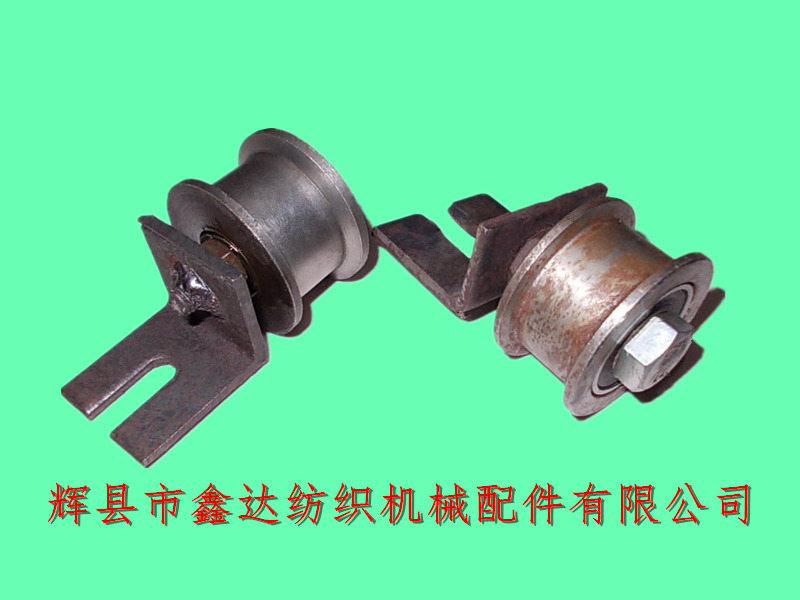

上圖是兩個不同生產廠家的設計，左邊選用滾針軸承，右邊則選用鋼珠軸承，它們的安裝和使用是相同的，可以相互借用，在安裝的時候，只要把卷緯機內側的固定扁鐵間距進行調整即可。
碗式卷緯機的整體設計比較簡單，該設備所需的易損配件較少，常見是A6045三角帶、黑色塑料鼓（十字球球）、張力盤，導紗瓷柱等，如需采購碗式卷緯機的軸承座,限位座,卷緯機配件,碗式卷緯機其它配件等產品，請與鑫達紡織配件的楊先生聯系洽談。
