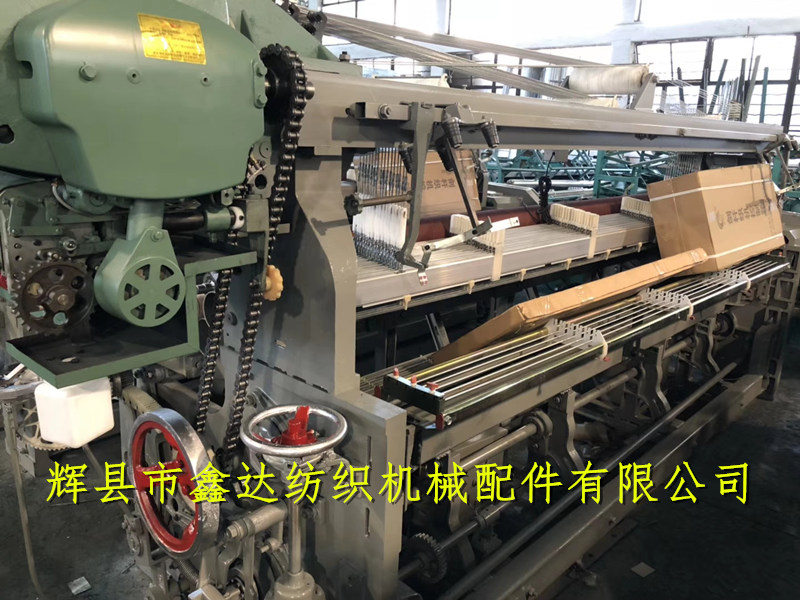

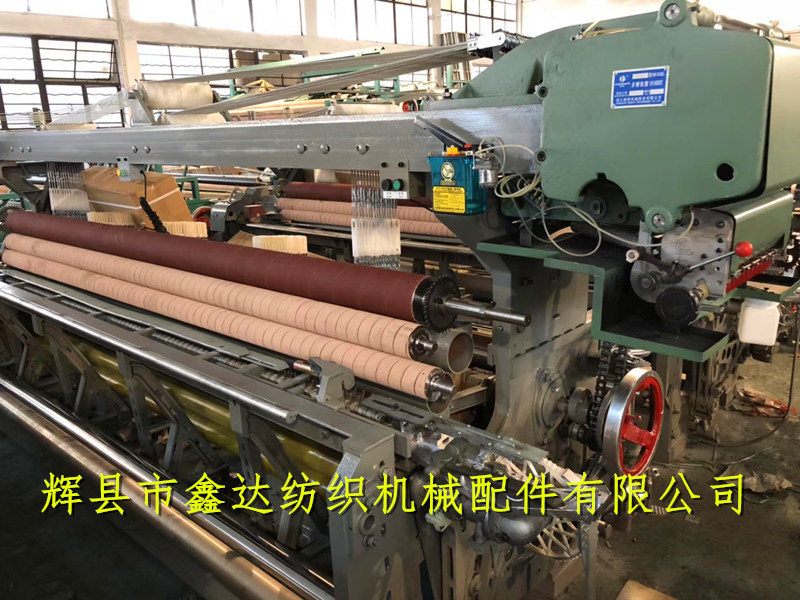

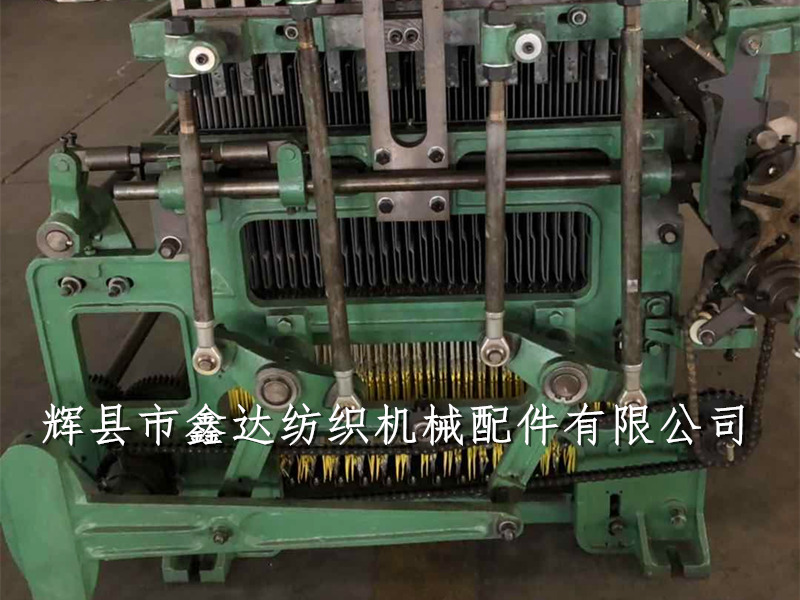

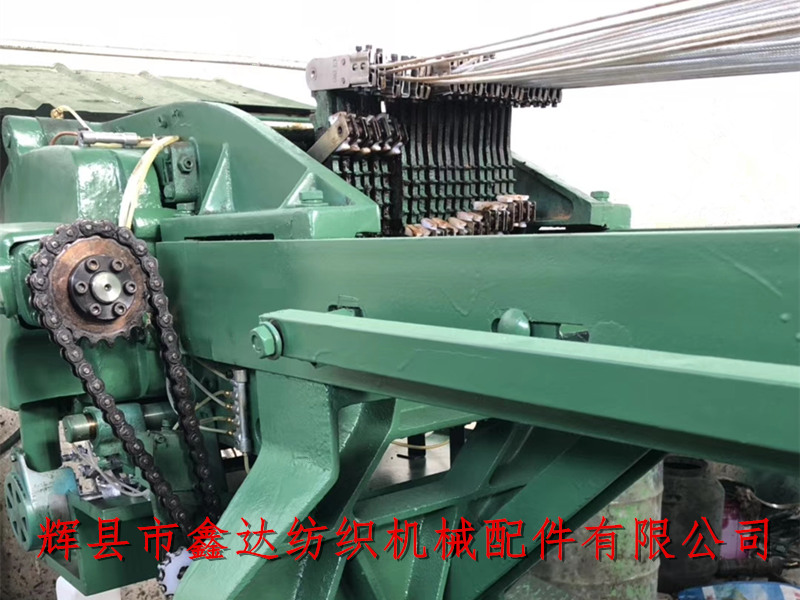

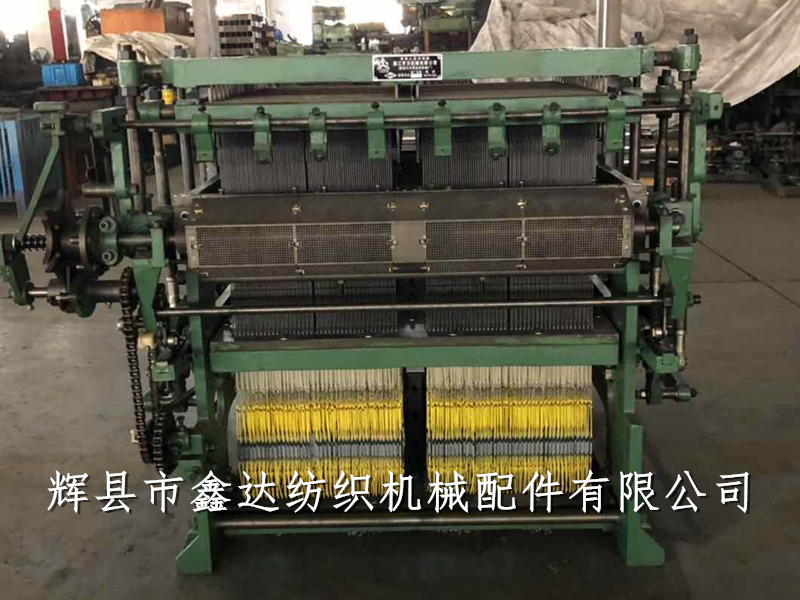

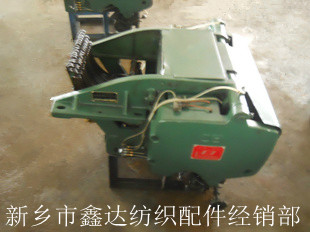

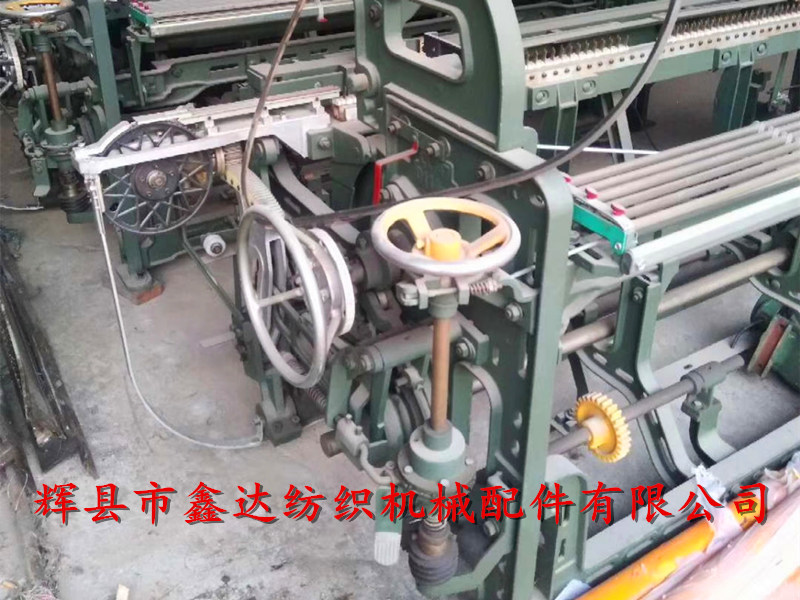

GA747劍桿織機的安裝與調試

　　1. 拆車之前，必須將多臂機構的拉刀(0111、0112)和拉鉤(0151B)松開，否則提綜臂(0143)與刀片連片(0161)結合處的提綜臂調節塊(0144)容易損壞。

　　2. 用自制的杠桿松開綜框和回綜箱連接鉤，用繩索拴住綜框。

　　3. 脫開尼龍鋼絲繩與提綜臂間的連接。

　　4. 取下多臂開口機構前罩殼結合件(0100-6)、拆除油管。

　　5. 取下紋紙(0399)和紋紙傳動軸結合件(0300-5)一套。

　　6. 拆下鏈條張緊輪一套，找到鏈條連接卡，拆下鏈條。

　　7. 取下油盤結合件(0400-9)。

　　8. 拆除齒輪蓋板(0228)。

　　9. 拆下信號齒輪罩殼(0213)和信號軸信號齒輪(0212)，拆下圓錐齒輪軸結合件一套。

　　10. 松開左右小墻板的螺絲，取下左小墻板(0124A)和右小墻板(0125)。

　　11. 拆下主凸輪外側的主傘齒輪(0207A)。

　　12. 取下復位鏈條和復位彈簧。

　　13. 拆下拉刀擺臂一套、上拉刀(0111)和下拉刀(0112)?？ɑ?好只拆外面兩只，取下拉刀擺臂以后，卡簧要裝回原處。

　　14. 松開主凸輪支座(0127A)螺絲，取下主凸輪(0126A)

　　15. 脫開提綜臂(0143)與刀片連片(0161)間的連接。

　　16. 松開提綜臂固定軸(0141)的支頭螺絲，敲出提綜臂固定軸，依次取下所有提綜臂(0143)。

　　17. 松開刀片支軸(0132)支頭螺絲，轉動刀片支軸，使刀片支軸平面向下，依次取下刀片(0159)。

　　18. 依次取下上下拉鉤結合件(0100-9A)。

　　19. 先后取下長豎針(0108)和短豎針(0109)

　　20. 松開橫針擺臂(0326、0327)與連接板(0324、0325)的連接螺絲。

　　21. 拆下分度凸輪(0306)、調節架擺桿結合件(0300-9)、橫針壓板擺桿(0328、0329)等

　　22. 松開推針板與橫針推刀連桿(0356)的連接，取下推針板(0359)。

　　23. 順序依次取下短橫針(0364)、長橫針(0365)，注意不能將探針拔出上探針柵板(0367)和下探針柵板(0368)。

　　24.松開橫針壓板連接體(0373)。

　　1. 裝提綜臂(0143) 從機后穿入提綜臂固定軸(0141)，依次套上后提綜臂夾片(0142)、提綜臂、前提綜臂夾片(0142)，調整提綜臂夾片，使提綜臂與拉鉤對齊，緊上緊固螺絲。

　　2. 依次裝上20 片拉鉤結合件(0100-9)并檢查拉鉤結合件是否靈活。

　　3. 裝刀片(0159) 轉動刀片支軸(0132)，依次套上刀片(0159)。刀片套完后，刀片前端應鉤住拉鉤結合件，轉動刀片支軸，使刀片支軸平面向外，前側軸頭加工面應與小墻板外側面平齊，緊上緊固螺絲。檢查刀片運動是否靈活。

　　4. 裝上刀片連片(0161)，使刀片連片后端與提綜臂相連，前端與刀片相連，裝上尼龍鋼絲繩結合件。

　　5. 調整鋼絲繩導輪及回綜箱的安裝位置，使**片提綜臂、鋼絲繩導輪、回綜臂處于同一鉛垂線上。調整鋼絲繩長度及微調吊綜鉤的螺母，使全部綜框平齊。

　　6. 橫針的安裝 安裝橫針之前，不要緊橫針壓板連接體(0373)螺絲，注意：內橫針壓板比外橫針壓板偏左一格。先裝下層的長橫針(0365)，再裝上層的短橫針(0364)。 (1)長橫針向上提起，將長探針也向上提起，穿入短探針(0371)孔內，再裝入橫針壓板(0313)孔內，*后插入橫針板(0377)的下排孔內 ， (2)將短橫針向上提起，先插入橫針壓板(0376)孔內，再穿過長探針(0370)孔內，*后插入橫針板(0377)的上排孔內。 注意：有壓簧(0366)的橫針，對應的橫針板孔上有槽，插入后必須旋轉90 度，防止橫針脫離橫針板;無壓簧的橫針，對應的橫針板孔上沒有槽。

　　7. 插入長豎針(0108)和短豎針(0109) (1)先插入短豎針(0109)，為美觀起見，短豎針頂頭(0110)朝外。 (2)插入長豎針(0108)，為美觀起見，長豎針頂頭應插在下一根長豎針的內側。 注意：每根豎針穿過一長一短兩根橫針，長豎針應套在有壓簧的短橫針孔內和沒有壓簧的長橫針孔內，短豎針則與之相反。

　　8. 推針板(0359)的安裝 在紋紙有孔的情況下，探針進入紋紙孔，橫針下落擱在推針板(0359)上，此時推針板處于*外位置。在這種狀態下，橫針端面和推針板內端面的間隙要調整在 2～2.5mm。這項調整是通過松開橫針推刀連桿(0356)的固定螺釘調節的。 注意：固定上下推針板(0359)的螺絲互相之間不能相碰，并且上推針板(0359)的螺絲不能碰橫針壓板連接體(0373);相鄰的橫針壓板連接體也不能相碰;橫針推刀連桿(0356)固定螺絲的墊片不能缺省，否則，容易引起橫針推刀連桿損壞。

　　9. 安裝主凸輪(0126A) (1)用長芯棒插入左墻板(0101)和右墻板(0102)的裝配孔中，將主凸輪裝在主凸輪軸上向左右墻板側貼緊，同時定位孔應套在長芯棒上。 (2)機前，在主凸軸上裝入主凸輪支座(0127A)，用四只緊固螺栓通過主凸輪支座的四只通孔旋入主凸輪的螺孔內(此時不能緊固)。旋緊主凸輪支座的夾緊螺釘，再再緊固四只螺釘。機后擰緊主凸輪支座夾緊螺釘后，取下四只緊固螺釘，套上主傘齒輪(0207A)后，再將四緊固螺釘旋入主凸輪的螺孔內，緊固四螺釘。 注意：主凸輪定位時，1、3 同向，2、4 同向;主凸輪不能與左墻板(0101)和右墻板(0102)有縫隙，否則，安裝左右小墻板后會影響主凸輪軸靈活度。

　　10. 裝上拉刀擺臂一套，卡簧必須裝回原處，再裝上復位鏈條和復位彈簧，檢查拉刀擺臂與主凸輪密接程度，若有間隙，必須更換拉刀擺臂。 注意：拉刀導向軸(0119)、導向輪(0139)不脫落;拉刀擺臂不能裝反，油口必須朝上。

　　11. 裝上左右小墻板，裝上圓錐齒輪軸結合件一套，注意主傘齒輪(0207)和連接齒輪(0208)頂端平齊。

　　12.套上分度凸輪(0306)、調節架擺桿結合件(0300-9)、橫針壓板擺桿(0328、0329)及兩只拉簧(0337、0338)等。

　　13. 裝上紋紙和紋紙傳動軸結合件(0300-5)一套。

　　14. 裝上油管。注意油管不能與擺臂等高速運轉的機件相互摩擦，否則容易損壞油管。

　　15. 裝上鏈條、張緊輪一套。調整張緊輪，使傳動鏈條的張力適當，同時使傳動鏈輪與張緊輪在同一直線位置。

　　16.裝上油盤結合件(0400-9)。

　　一：調整探針與紋紙孔的位置：

　　(1)松開紋紙傳動軸結合件拔盤(0320)上的緊固螺釘，輕輕轉動紋紙傳動軸結合件，調整好紋紙孔與探針的前后位置，使探針前后位于紋孔中間。此時應確認調節架滾子應在拔盤齒的凹部，再再擰緊緊固螺釘。

　　(2)松開紋紙傳動軸結合件緊圈上的緊固螺釘，左右調整好紋紙上的孔與探針在左右位置，使探針左右位于紋孔中間。此時，小墻板的內側與緊圈的間隙應在0.1～0.2mm 范圍內。

　　(3)檢查紋紙墊輪(0316)是否擋住紋孔，若擋住，取下紋紙，重新固定紋紙墊輪。

　　二、 探針與紋紙間隙的調整： 安裝在橫針壓板擺桿(0328、0329)上的滾子在拉簧(0338)的作用下，壓緊在分度凸輪(0306)上，轉動分度凸輪，使?jié)L子的工作動程處于*大，此時探針脫離紋紙，探針脫離紋紙的間隙是通過調節橫針壓板連接體(0373)來達到。間隙范圍應在1.5～3mm 左右，并且要求左右一致此時擰緊橫針壓板連接體及橫針壓板擺桿緊固螺絲。如果間隙過小，探針會與紋紙摩擦，導致紋紙損壞或探針彎曲;如果間隙過大，橫針可能與推針板相碰，影響推針板正常運動。 注意：如果分度凸輪不在*大半徑處調節，設備運行后，橫針和推針板相碰，導致推針板不能運動，從而影響提綜的順利進行。

　　三、 拔銷與拔盤齒頂?shù)拈g隙調整： 轉動分度凸輪(0306)，調整調節架(0333)凸輪滾子(0331)的位置，使分度凸輪的拔銷(0307)在將要進入拔盤(0320)齒頂和要脫開齒頂兩種位置時，拔銷與拔盤齒頂?shù)拈g隙尺寸基本一致，如果間隙不一致時，移動凸輪滾子(0331)在調節架上的機內外位置，進入間隙大，凸輪滾子(0331)向機內移動;反之，則向機外移動。 注意：調節架調好后，應重新調整紋紙孔和探針的中心位置，此時不要再動調節架凸輪滾子。

　　四、.安裝信號齒輪(0212)：

　　(1)正轉多臂開口機構鏈輪，使上拉刀(0111)退至*后位置。

　　(2)轉動信號軸，，使上拉鉤被頂起達到*高位置后，倒轉信號軸使上拉鉤稍稍回落。

　　(3)套上信號齒輪，緊上螺絲。 注意：安裝信號齒輪時，信號軸的橫動0.2mm 左右。

　　五、.調整分度凸輪：

　　(1)正向轉動多臂開口機構鏈輪，使上下拉刀外側面相互垂直。

　　(2)調整分度凸輪，使分度凸輪軸心線、拔銷、拔盤軸心線三點共線，緊上分度凸輪螺絲釘。 六、開口時間的調節： 用手轉動織機手輪，使多臂裝置的上、下拉刀外側面處于同一鉛垂線上，此時多臂裝置位于綜平位置。松開多臂裝置傳動鏈輪上的固定螺釘，轉動織機手輪，使織機處于綜平位置，再緊固多臂裝置傳動鏈輪的緊固螺釘，使多臂裝置與織機同時處于綜平位置。達到織機和多臂裝置開口時間同步的要求。
