蘇式織布機多梭裝置的分析（圖）

國內多梭一般以河北多梭裝置、山東多梭部件、江蘇多梭裝置為主，江蘇多梭裝置是配合其當?shù)氐慕z綢織造業的興盛而設計，我們通過蘇式織布機多梭裝置的圖片進行分析說明，直觀的了解蘇式多梭織布機的特點。

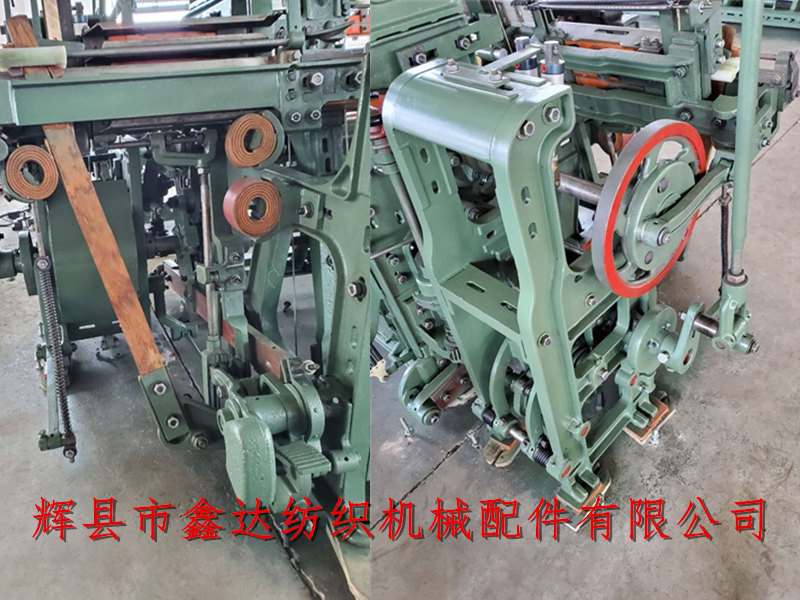

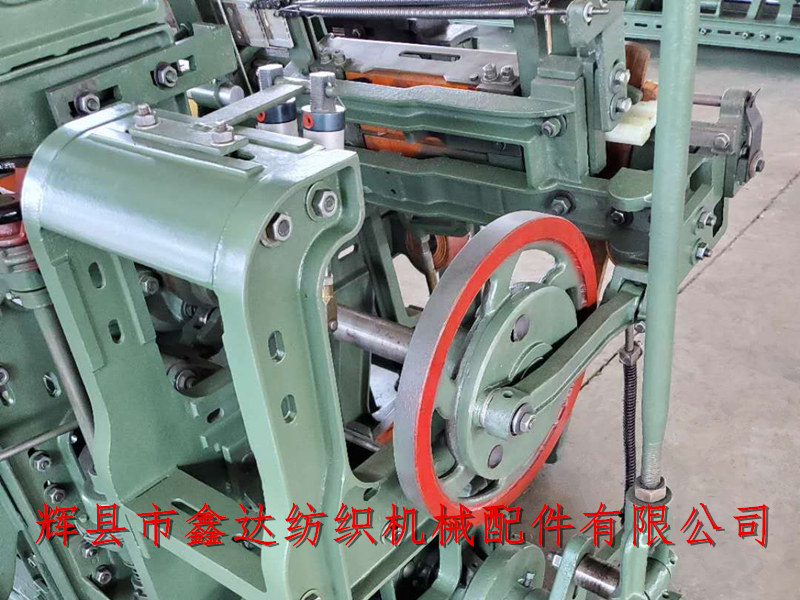

蘇式多梭裝置4X4的側面圖，它們采用兩個整體的墻板為主架，穩定性得以加強，曲軸外側布局簡單合理，便于安裝和檢修。

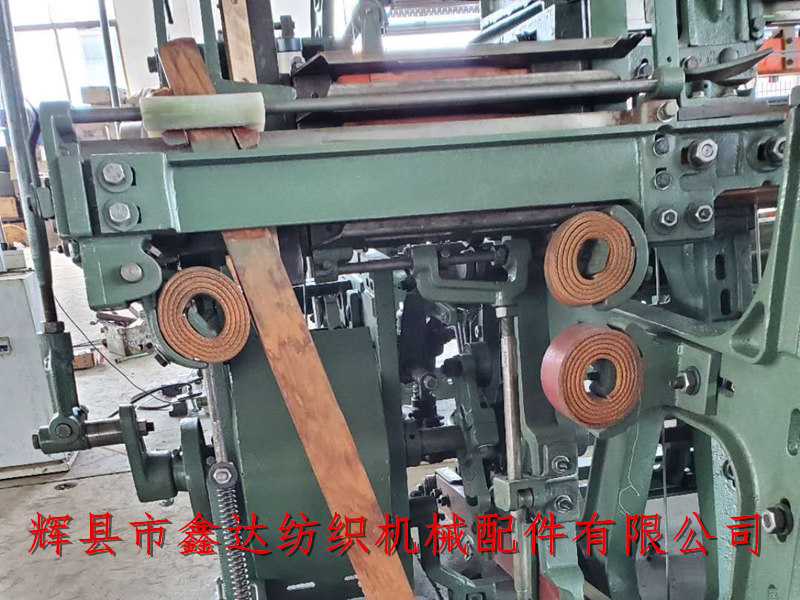

蘇式織布機多梭裝置的前面圖，打梭板的動程兩側安裝有緩沖圈（采用纏繞式，帶有固定底座），升梭桿控制多梭箱里面的梭子上下有序升降，布局簡單，投梭和換梭過程相比穩定。

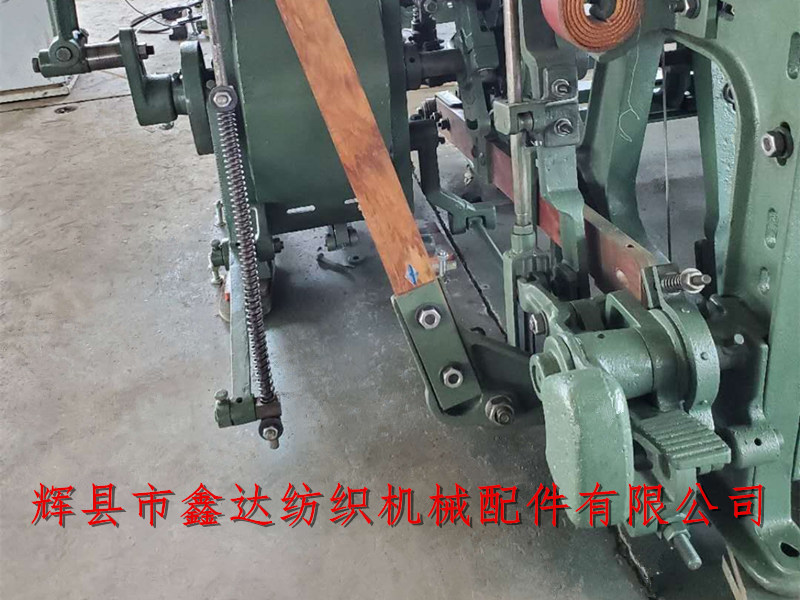

蘇式織布機采用的打梭板腳帽傾斜角度加大，這個與他們使用的較長梭子有關系，絲綢織機的梭子相比棉織機梭子要長，但寬度小，高度底，梭身修長，絲綢梭子由于重量輕，根據需降低投梭力而設計。所以多梭裝置的投梭構件整體在使用時比較簡便。

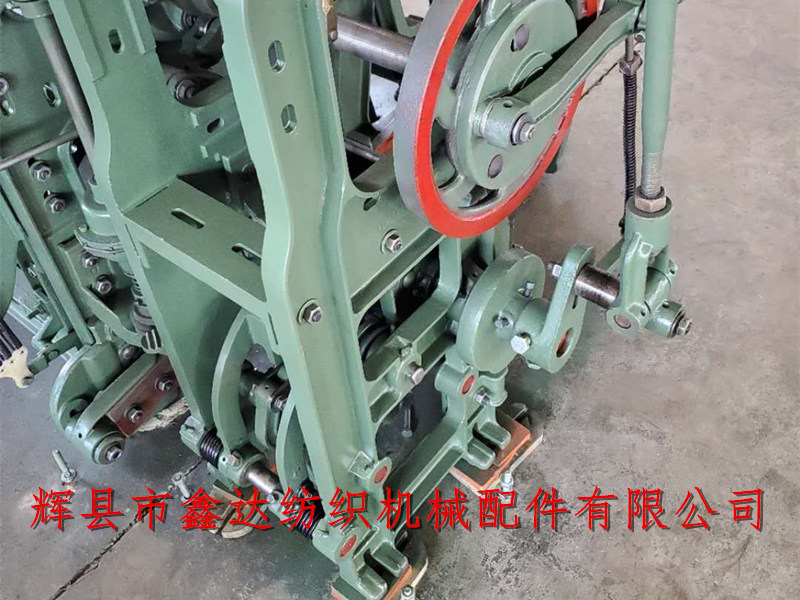

根據蘇式多梭墻板的地腳可以看出其與山東多梭的懸掛設計的不同之處，我們分析織布機轉速每分鐘180-200轉，帶有四個地腳的墻板可以穩定兩根軸（中軸、彎軸）的運轉及動力傳動，優點明顯。

蘇式織布機的機外送經安裝在多梭裝置的內側，并無違和感，相反，整體設計安裝布局相當合理，有效的節省了蘇式織布機的占地空間、機身震動等問題。
