1515型214M多梭配件簡圖本（B、C）

我公司整理各類1515型號214M多梭配件簡圖本（縮略圖）照片，方便客戶準確識別多梭機件代碼、配件件號、MG簡圖，包含1515織布機墻板外傳動部件（214M-B）和多梭箱配件圖紙（214M-C），具體的參數請參考文章中對應的圖片。

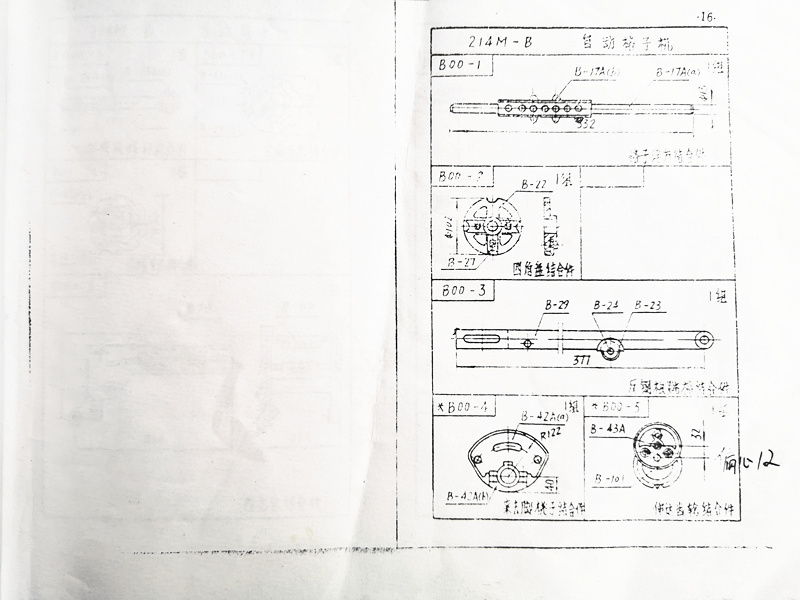

B00-1格子洋方結合件，B00-2四角盤結合件，B00-3反鋼根跳梯結合件，B00-4來去腳桃子結合件，B00-5伸達齒輪結合件。

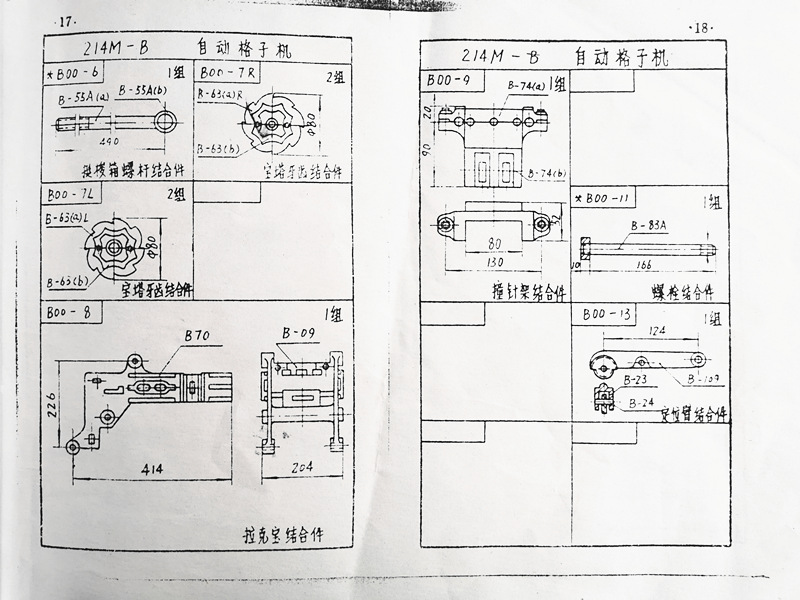

B00-6挺梭箱螺桿結合件，B00-7寶塔牙齒結合件（R/L），B00-8拉克寶結合件，B00-9撞針架結合件，B00-11螺栓結合件，B00-13定位臂結合件等。

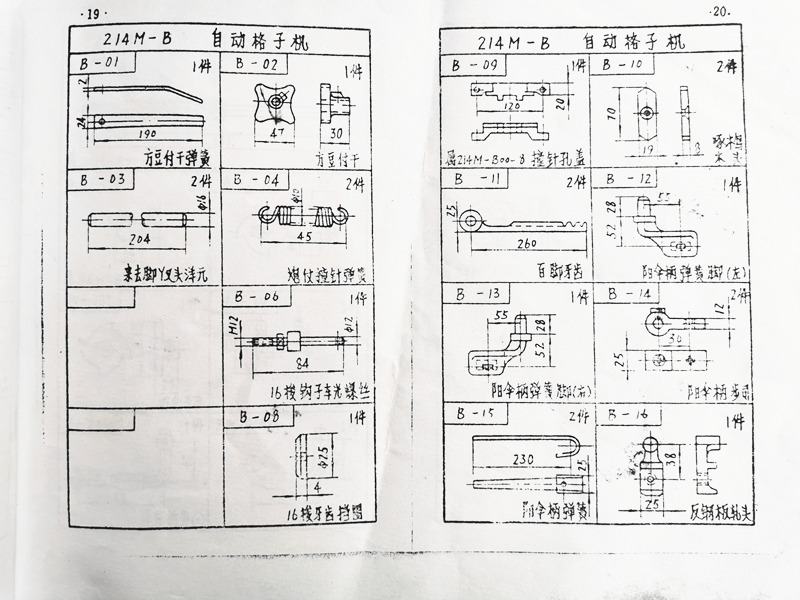

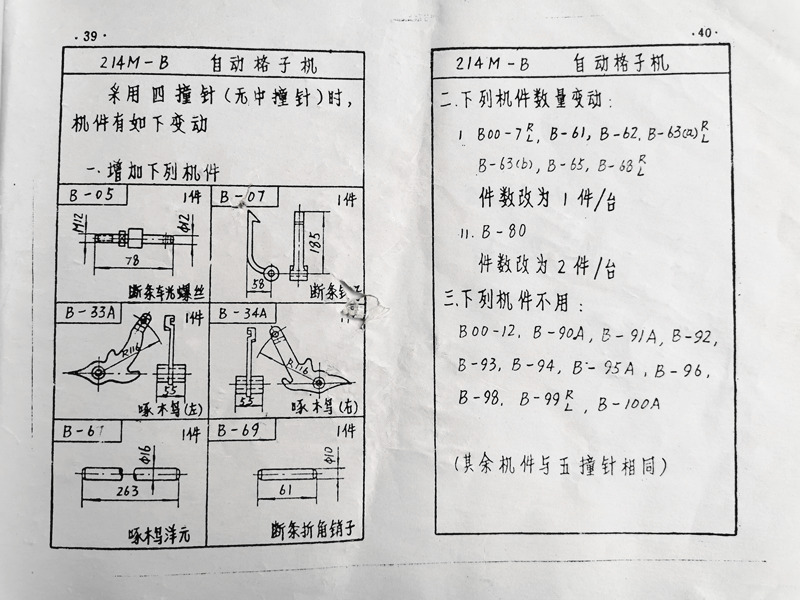

B-01方豆腐干彈簧，B-02方豆腐干，B-03來去腳Y叉頭洋元，B-04炮仗撞針彈簧，B-08梭牙擋圈，B-10啄木鳥木頭，B-12陽傘柄彈簧腳，B-16反鋼板軋頭。

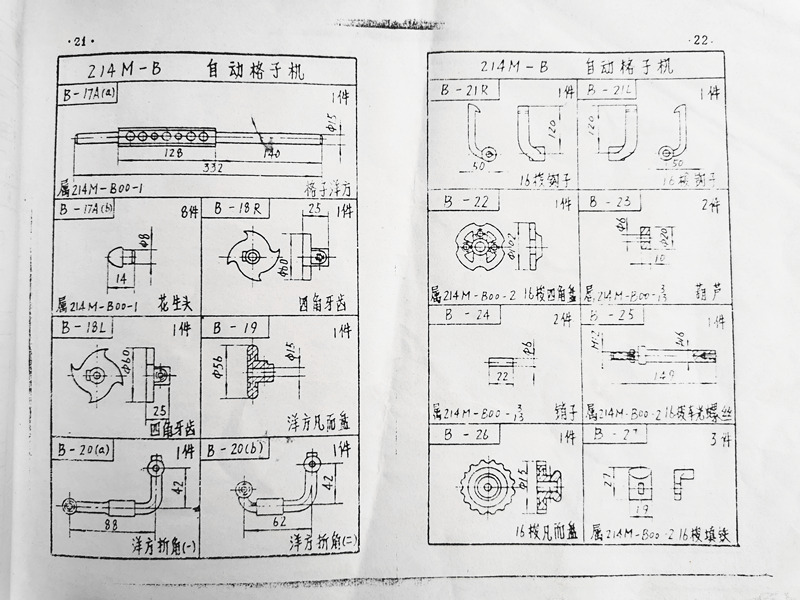

B-18四角牙齒，B-20洋方折角，B-21  16梭鉤子，B-26  16梭凡爾盤，B-17花生頭。

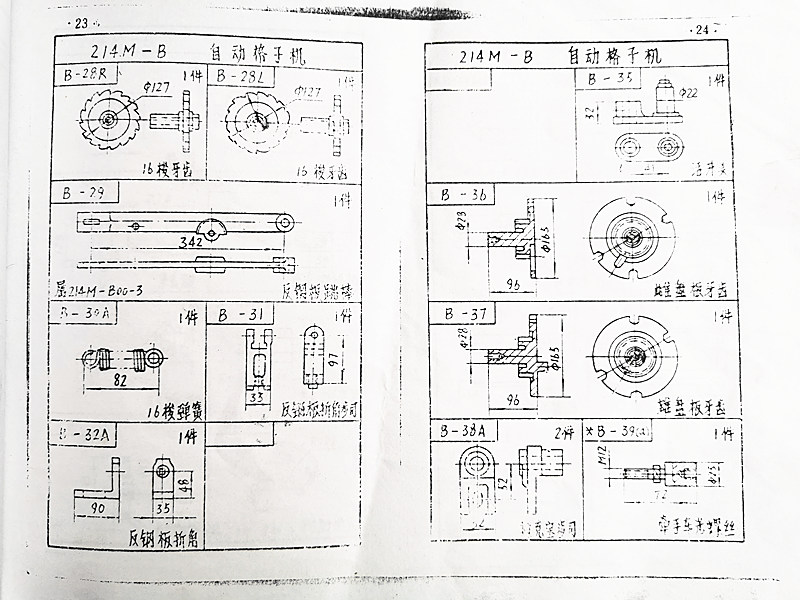

B-29反鋼板跳棒，B-32 反鋼板折角，B-36雌盤板牙齒，B-37雄盤板牙齒，B-39牽手車光螺絲，B-38拉克寶步司。

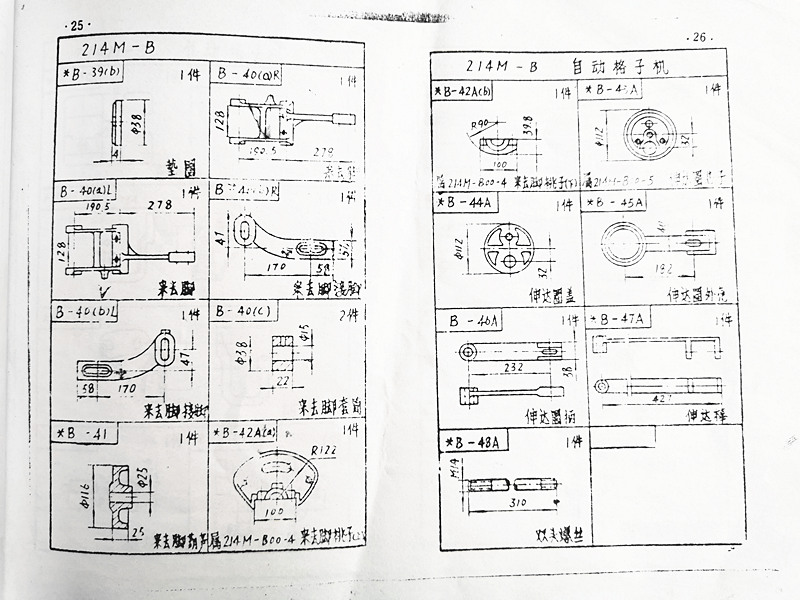

B-40來去腳，B-40來去腳銅套，B-44伸達圈蓋，B-47伸達棒，B-48雙頭螺絲，B-41來去腳葫蘆。

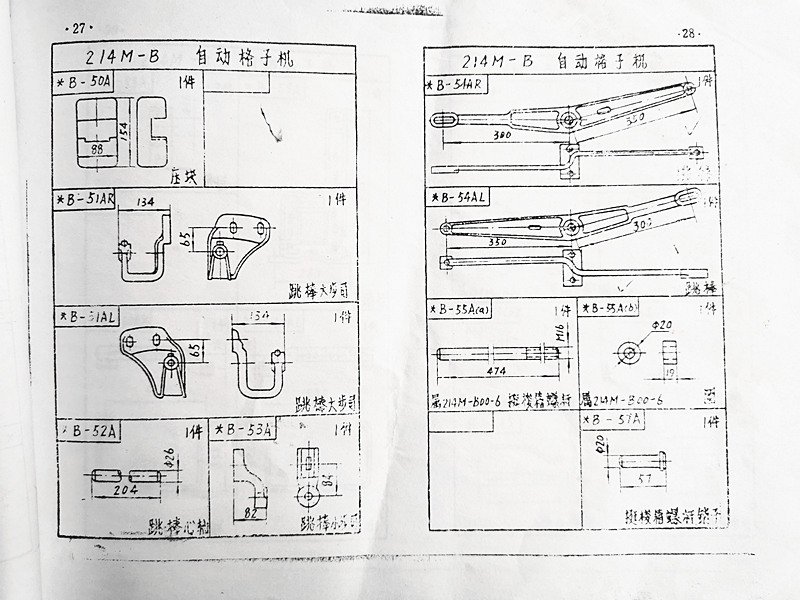

B-50壓塊圖紙，B-51跳棒大步司簡圖，B-54跳棒，B-55挺梭箱螺桿參數，B-57挺梭箱螺桿銷子尺寸。

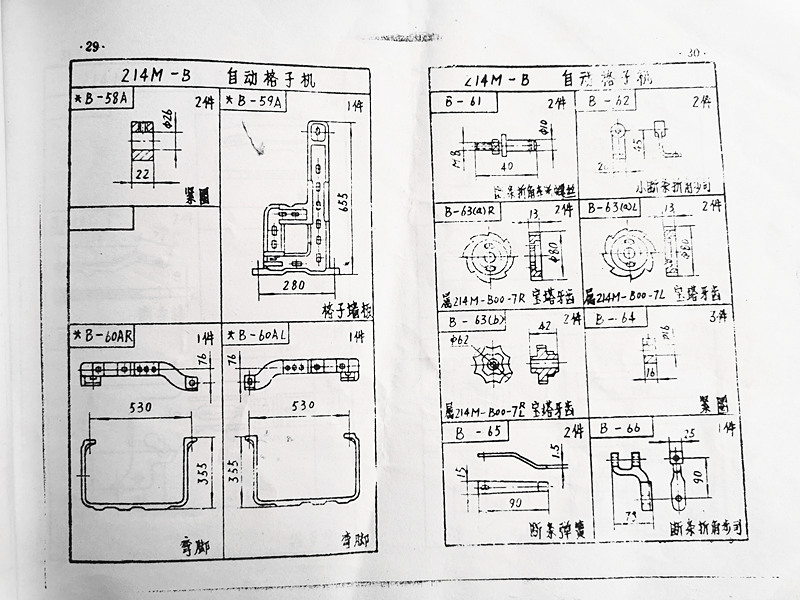

B-60彎腳，B-59格子墻板，B-63寶塔牙齒尺寸，B-66斷條折角步司，B-65斷條彈簧圖紙。

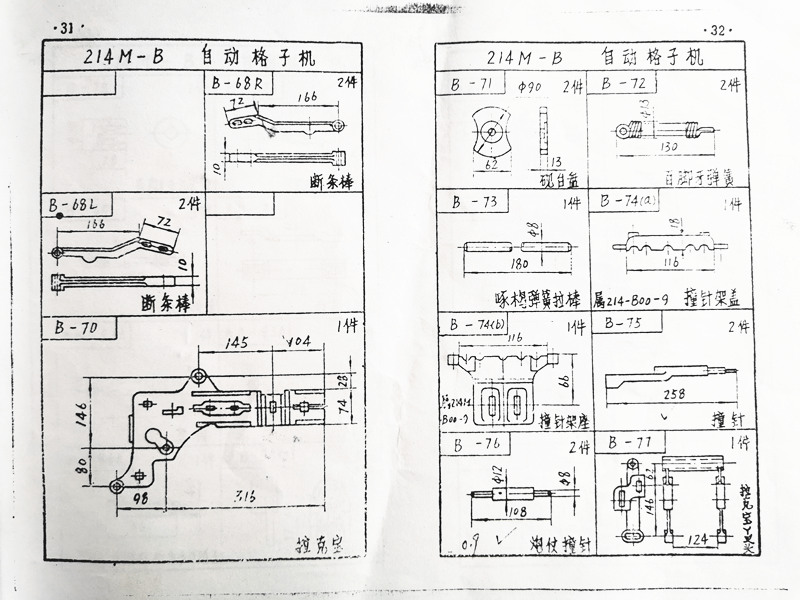

B-68斷條棒縮略圖、B-70拉克寶簡圖，B-75多梭撞針圖紙，B-74撞針架座，B-71硯臺盤尺寸。

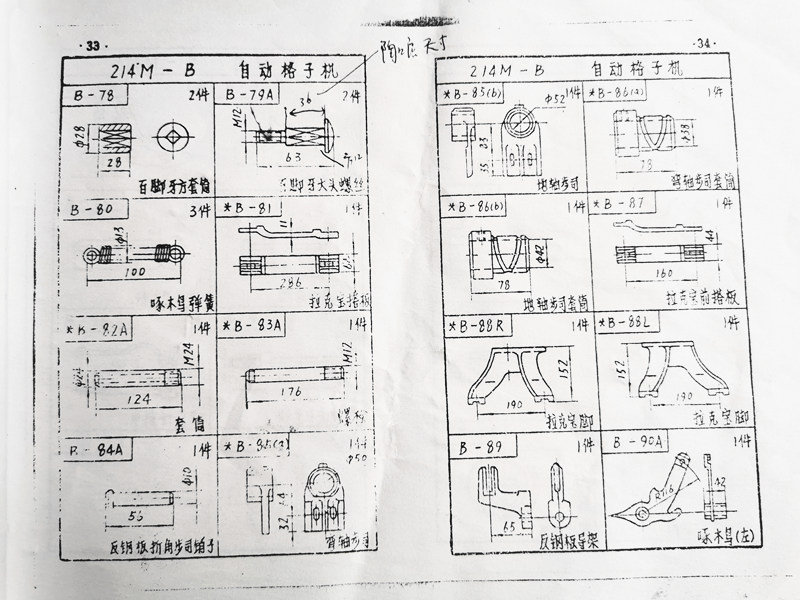

B-85彎軸步司，B-81拉克寶墻板，B-80啄木鳥彈簧，B-78百腳牙方套筒，B-87拉克寶前搭板。

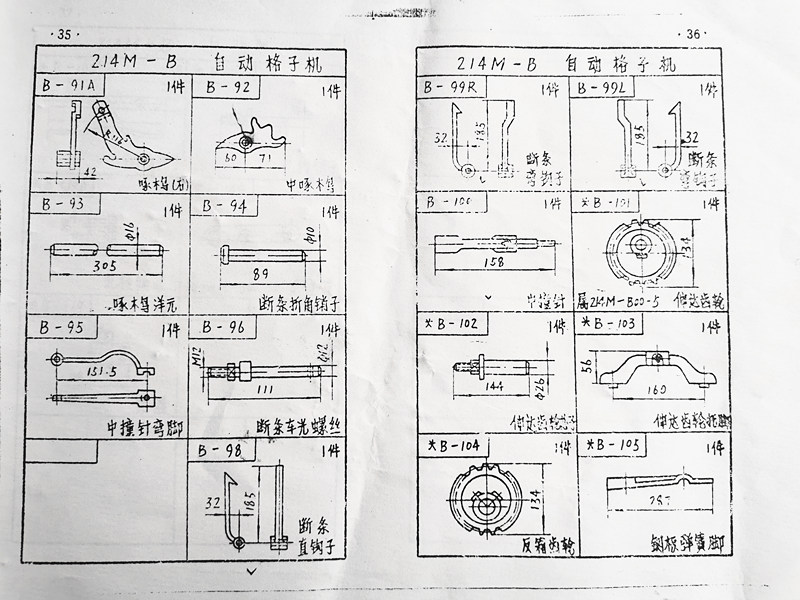

B-93啄木鳥洋元，B-98斷條直鉤子，B-104反箱齒輪，B-101伸達齒輪簡圖，B-105鋼板彈簧腳。

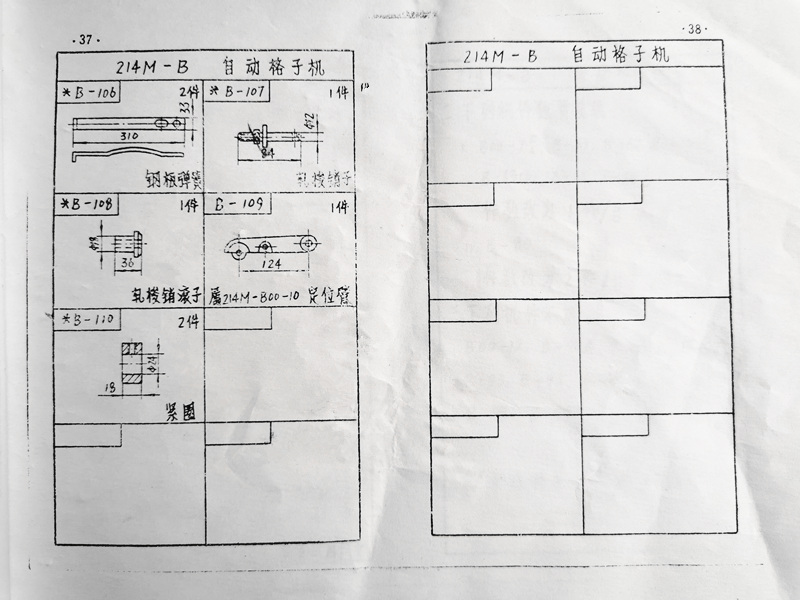

B-110緊圈，B-108軋梭銷滾子，B-106鋼板彈簧尺寸，B-107軋梭銷子外形圖紙。

關于214M-B 1X4自動格子機配件說明

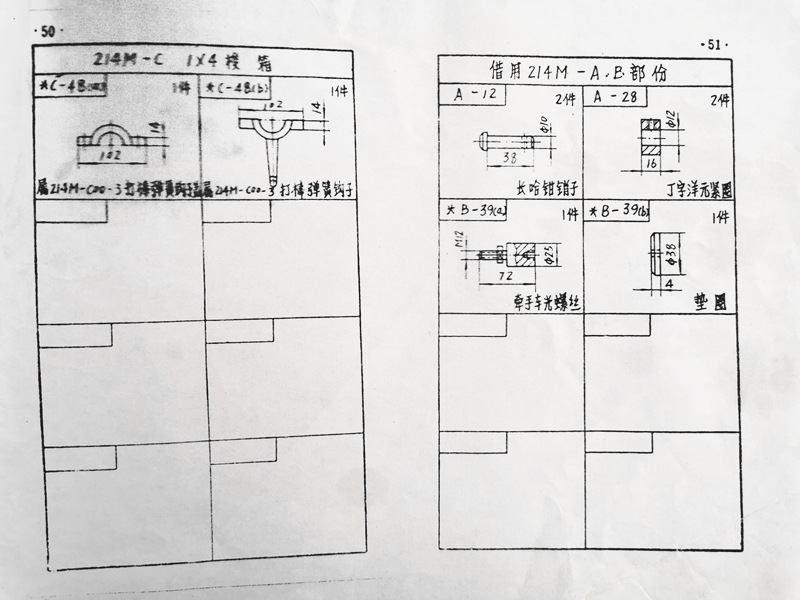

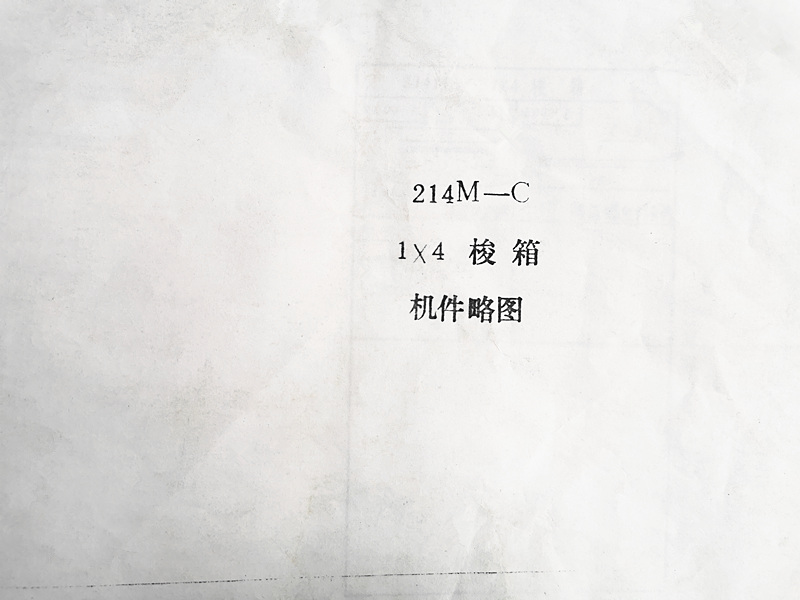

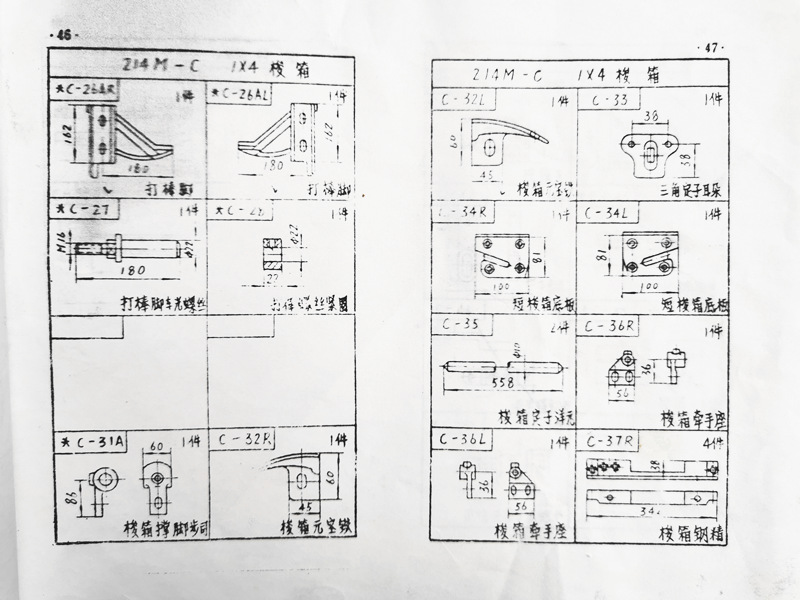

以下為214M-C 1X4梭箱機件縮略圖，詳細的組裝圖紙、件號、尺寸：

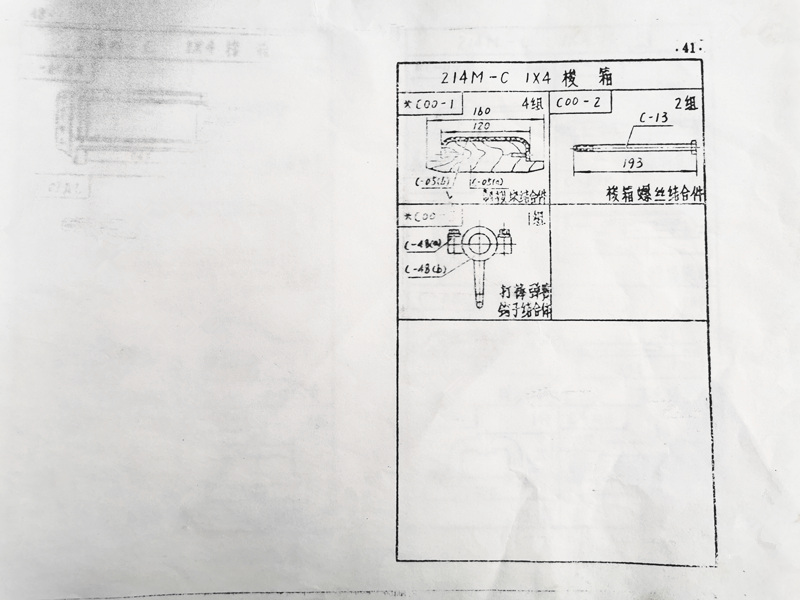

C00-1制梭塊結合件，C00-2梭箱螺絲結合件，C00-3梭箱彈簧鉤子結合件

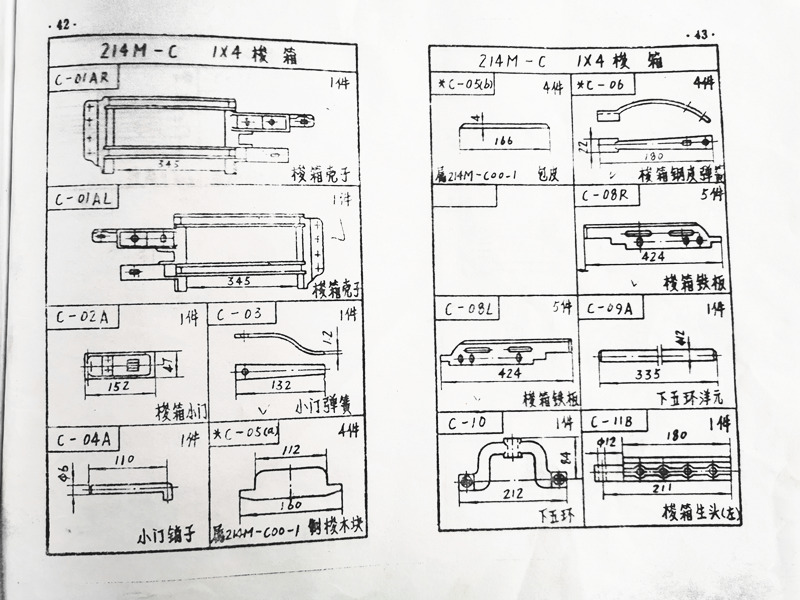

C-01梭箱殼子圖紙，C-02梭箱小門參數，C-03小汀彈簧，C-05制梭木塊，C-06梭箱鋼皮彈簧尺寸，C-08梭箱鐵板，C-09下五環洋元，C-11梭箱生頭（分左右）

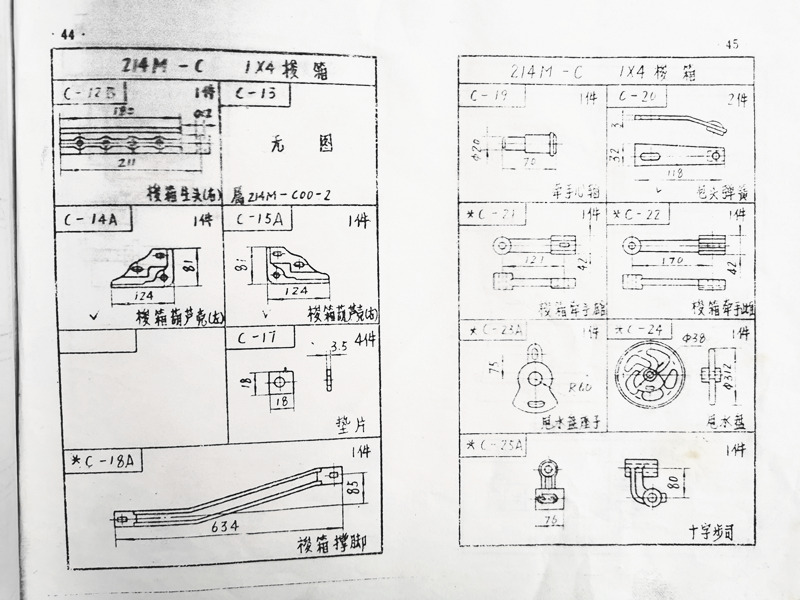

C-14梭箱葫蘆殼，C-18梭箱撐腳，C-20包頭彈簧簡圖，C-23甩水盤座子，C-25十字步司尺寸

C-26打棒腳，C-27打棒腳車光螺絲，C-28緊圈，C-35梭箱定子洋元，C-36梭箱牽手座，C-32梭箱元寶鐵

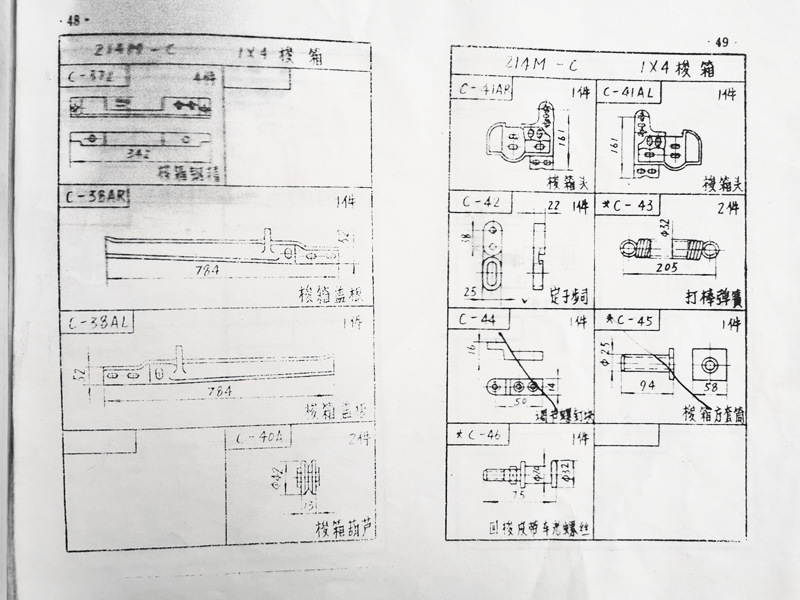

C-43打棒彈簧，C-42定子步司，C-38梭箱蓋板，C-40梭箱葫蘆，C-44調節螺釘塊

以上是關于214M自動格子機裝置簡圖、214M-B格子傳動部件，214M-C格子梭箱構造圖，方便廣大同行學習和參考。

詳細資料下載：

1515-多梭圖紙
